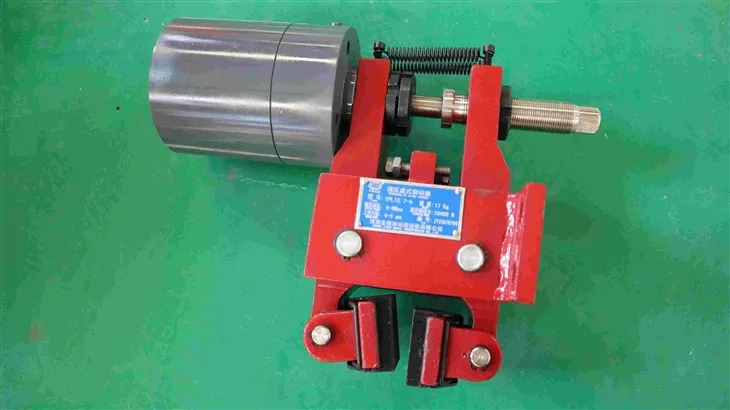

YPL12.7-A Hidraulična čeljust disk kočnice

I. Princip rada:

YPL12.7 hidraulična disk kočnica sastoji se od dva glavna dijela: okvira kočnice i cilindra (pogledajte strukturni dijagram). Kada se hidraulični cilindar 1 napaja uljem, klipnjača 5 se brzo uvlači u cilindar pod dejstvom pritiska vazduha. Lijevi i desni krak kočnice, vođeni oprugom za ponovno pokretanje 4, brzo otvaraju frikcione blokove 12 (tj. otpuštaju kočnicu). Kada prestane dovod ulja u cilindar i klipnjača 5 se brzo produži opružnom silom unutar cilindra, ona gura lijevu i desnu kočnicu da zatvori blokove trenja 12 (tj. aktivira kočnicu).

II. Ugradnja kočnice:

1. Prvo provjerite ima li taloga ulja ili druge prljavštine na kočionom disku i kočionoj površini kočione pločice.

2. Ugradite priključnu glavu G1/4" na ulaz za ulje cilindra 1 i spojite cijev za ulje crijevom.

3. Prilikom ugradnje, prvo primenite pritisak ulja da biste uvukli klipnjaču 5 u cilindar. Zatim umetnite frikcioni blok 12 okomito u kočioni disk duž pravca ose. Zatim pričvrstite bazu 9 vodoravno na kruti okvir, pazeći da je središnja linija baze u skladu sa centrom debljine kočionog diska. Dimenzije položaja ugradnje prikazane su na strukturnom dijagramu.

III. Otklanjanje grešaka:

1. Podesite vrijednost tlaka baznog ulja, koja bi trebala biti u rasponu od 8-12 Mpa.

2. Prije normalnog rada, prvo testirajte kočnicu nekoliko puta kako biste provjerili ima li abnormalnih pojava.

3. Zazor frikcionog bloka može se podesiti okretanjem šipke za podešavanje 6 kako bi se promijenio radni hod. Prilikom podešavanja šipke, prvo dovedite hidraulično ulje da biste uvukli klipnjaču, a zatim izvršite podešavanje.

IV. Održavanje:

Kada se kočione pločice istroše, radni hod kočnice se povećava. Kada radni hod dostigne 8 mm, komponenta 6 mora se odmah podesiti kako bi se radni hod vratio na približno 4 mm; u suprotnom, kočnica će otkazati. Nakon podešavanja, zategnite maticu 7. Kada se frikcioni blok 12 istroši na oko 6 mm, potrebno ga je zamijeniti. Koraci zamjene su sljedeći:

1. Prvo izvucite opružnu čeličnu žicu 11 na kočionom bloku i uklonite frikcioni blok 12.

2. Zatim umetnite novi frikcioni blok u utor u obliku slova U- kočionog bloka, umetnite čeličnu žicu za opruge i provjerite da li je ugrađeni frikcioni blok siguran.

V.Parametri performansi
